如何检验铸铁平板的工作面精度

发布时间:2018/9/5 20:36:01
铸铁(cast iron)平台应采用_细密的灰口铸铁ht200—300或合金铸铁等材料(Material)制造(zhì zào),其工作(job)面硬度(Hardness)应为170~220HB。铸铁平板用途比较广泛,应用于机械制造、化工、五金、航空航天、石油、汽车制造、仪器仪表制造等行业。 铸铁平板 铸铁平板:主要用于检验工件误差的基准,检验平板/检验平台在机械制造过程中起着至关重要的作用它是每个工件出厂前检验的_基本基准工具。
如何检验铸铁平板的工作面精度
How to test the accuracy of cast iron plate face

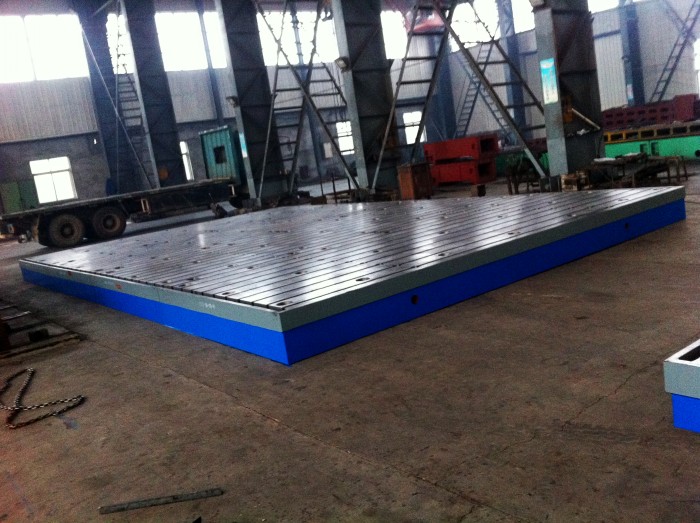

  <strong>铸铁平板</strong>
    铸铁(cast iron)平台应采用_细密的灰口铸铁ht200—300或合金铸铁等材料(Material)制造(zhì zào),其工作(job)面硬度(Hardness)应为170~220HB。铸铁平板用途比较广泛,应用于机械制造、化工、五金、航空航天、石油、汽车制造、仪器仪表制造等行业。 铸铁平板 铸铁平板:主要用于检验工件误差的基准,检验平板/检验平台在机械制造过程中起着至关重要的作用它是每个工件出厂前检验的zui基本基准工具。
  铸铁平台精度(精jing确度):按国(guo)家标准(批准发布:国guo家标准化主管机构)计量检定规程执行,分别为00,0,1,2,3级五个级别。铸铁平板 铸铁平板:主要用于检验工件误差的基准,检验平板/检验平台在机械制造过程中起着至关重要的作用它是每个工件出厂前检验的_基本基准工具。
  铸铁平台表面质量(Mass)检验:用涂色发检验。0级1级铸铁平台在每边为25毫米平方的范围(fàn wéi)内不少于25点,2级铸铁平台不少于20点,3级不少于12点。
  铸铁平台工作面通常应采用刮削工艺( technology),对采用刮削加工(Processing)的3级铸铁平台工作面,其表面粗糙度Razui大允许值为5μm。
  铸铁平台检验方法(method):
  1、测量(cè liáng)时使水平仪工作面紧贴被测表面,待气泡(gas bubble)静止后主可读数。
  2、水平仪的分度值是主水准泡的气泡(gas bubble)移动一个刻度(Scale)所产生的倾斜比,以一米为基准长的倾斜高与底边的比表示。
  3、如需测量长度为L的实际倾斜值则可通过下式进行计算(calculate ):实际倾斜值=标称分度值×L×偏差格数例如:标称分度值为0.02mm/m,L=200mm,偏差格数为2格。
  4、则:实际倾斜值0.02/1000×200×2=0.008mm。
  5、为避免由于水平仪零位不准而引起的测量误差,因此在使用(use)前必需对水平仪的零位进行巡查或调整。
  铸铁平台用途:适用于各种检验工作,精密(precise)测量用的基准平面;用于机床机械(machinery)检验测量基准,检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是_的基本工具。
