双槽地轨厂家技术资料档案

发布时间:2018/9/16 10:57:11
双槽地轨厂家,双槽地轨用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏 差,并作出精密划线,地轨是机床、机械制造、电子生产等20多种行业_的产品。地轨是划线、测量、铆焊、工装工艺不可以缺少的工作台,也可以做机械 试验台等等。
双槽地轨技术资料档案

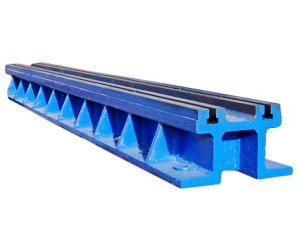

 双槽地轨
品牌:君健牌
材质:HT200-300,QT400-600,ZG20-45#。
双槽地轨别称:铸铁双槽地轨、铸钢双槽地轨、双槽地梁、双槽平台、双槽槽铁。
双槽地轨之间间隙(用木条垫实)5mm;地轨在水平面内不平行度允差:0.10/1000,全长0.5mm。每列双槽地轨在垂直平面内不平度允 差:0.10/1000,全长0.5mm。 双槽地轨用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏 差,并作出精密划线,地轨是机床、机械制造、电子生产等20多种行业_的产品。地轨是划线、测量、铆焊、工装工艺不可以缺少的工作台,也可以做机械 试验台等等。
双槽地轨用途:根据设备的固定点来设计、拼接成铸梁平台,主要用于大型设备的装配、试验、焊接和检验。
地轨的优点:这样不用做成大型的平台,即节省了材料成本,又可以占用很小的空间,可谓是性价比很高。
地轨的材质:高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度)使该产品的精度稳定,耐磨性能好。
双槽地轨规格:具体规格可根据需方图纸制作或双方商定生产加工
地轨常用造型方法:砂型。
造型材料:型砂,粘土砂,芯砂,树脂砂。
双槽地轨常用规格表:(具体规格根据需要进行设计加工)

长×宽×高(㎜)

长×宽×高(㎜)

长×宽×高(㎜)

1500×150×150

1500×200×150

1500×250×300

1500×300×400

2000×200×300

2000×250×300

2000×300×350

2000×350×350

2500×200×300

2500×250×300

2500×300×350

2500×300×400

2750×200×300

2750×250×300

2750×300×350

2750×300×400

3000×300×300

3000×300×350

3000×300×400

3000×320×400

3200×300×300

3200×300×350

3200×300×400

3200×320×400

3500×300×300

3500×300×350

3500×300×400

3500×320×400

4000×300×300

4000×300×350

3500×300×400

4000×320×400

4500×300×350

4500×300×400

4500×320×400

4500×350×400

5000×300×400

5000×350×400

5000×400×450




----
