划线平板技术知识总汇值得收藏

发布时间:2018/9/4 8:42:46
划线平板是由HT200-HT250高强铸铁制造而成,主要用于钳工划线、大型机械零部件加工划线、测量等工作,铸铁划线平板常用规格为750×1000mm-4000×9000mm,单件重量≤80吨,要求使用工作面面积大于此规格的钳工划线平板可以进行多块拼接使用。
划线平板技术知识总汇值得收藏
河北精工机床
划线平板是由HT200-HT250高强铸铁制造而成,主要用于钳工划线、大型机械零部件加工划线、测量等工作,铸铁划线平板常用规格为750×1000mm-4000×9000mm,单件重量≤80吨,要求使用工作面面积大于此规格的钳工划线平板可以进行多块拼接使用。
划线平板(平台)的用途是检查机器零件平面度,直线度等形位公差的测量基准,也可用于零件划线研磨加工,安装设备等用途。是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。
       一、划线平板,铸铁划线平板,钳工划线平板毛坯:按技术要求制图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位;
  二、铸铁平板机械加工:外观检验并划线、加工、检验;
  三、铸铁平板工件调平、人工刮研、检验科检验;
  四、铸铁平板的外观处理、喷漆、包装、入库。
  划线平板 在使用时要_行安装调试。然后才可以使用。在没有安装调试合格的铸铁平板上工作是没有意义的工作,非_人员的安装调试铸铁平板是违规的操作,有可能损坏铸铁平板的结构,甚至会造成铸铁平板变形,使之损坏,无法使用。所以使用前,我们要有_的工作人员进行铸铁平板的安装调试,非_人员的安装调试是违规的操作,要_不可以采用。
  划线平板在安装调试后,把铸铁平板的工作面擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和铸铁平板的工作面有过激的碰撞,防止损坏铸铁平板的工作面;工件的重量更不可以_过铸铁平板的额定载荷,否则会造成工作质量降低,还有可能损坏铸铁平板的结构,甚至会造成铸铁平台变形,使之损坏,无法使用。
  划线平板用于各种检验工作又称划线平台,如精密测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏差,并作出精密划线,铸铁平板是机床、机械制造、电子生产等20多种行业_的产品。铸铁平板是划线、测量、铆焊、工装工艺不可以缺少的工作台,铸铁平板也可以做机械试验台等等。
划线平板材质:高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度或自然时效2-3年)使用该产品的精度稳定,耐磨性能好。
划线平板规格: 200×200-4000×9000mm (特殊规格可按用户图纸订做或双方商定生产加工。)
划线平板精度:按_标准计量检定规程执行,分别为0、1、2、3四个等级。
划线平板用途:适用于各种检验工作,做检验工作时可替代检验平板,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是_的基本工具。
划线平板表面质量检验:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。
划线平板 精度:按_标准计量检定规程执行,分别为0,1,2,3级四个级别。 划线平板 规格:200×200-2000×4000(特殊规格根据需方图纸制作或双方商定生产加工) 。

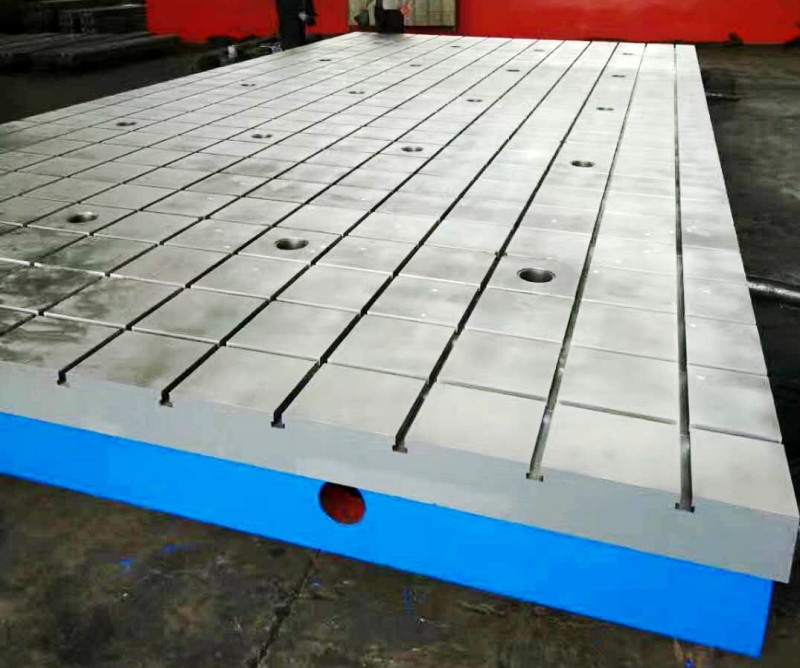

划线平板
划线平板 材料:由高强度铸铁HT200-HT300制造,工作面硬度:HB170-240 。
一、 划线平板 是高度测量的基准面:将待测物与量表座一同放置于平板上,进行高度比较测量,_后可再将其高度与标准量块相比较。
二、 划线平板 是平行度测量的基准面:固定量表座,然后使量表指针接触在待测物表面上方,移动待测物,可检查工件面与划线平板面的平行度。
三、 划线平板 角度测量的基准面:利用平台作基准面,配合正弦杆及角度规,可进行角度量测。
四、划线平板是精密划线的基准面:可按照工作图的尺寸,进行精密的划线工作。
五、也可以根据用途在划线平台表面刻制刻度线,使划线、测量等工作更为方便。
划线平板,铸铁划线平板,钳工划线平板 材料为HT200-300高强度铸铁,工作面硬度为HB170-240。 铸铁平板 按_标准GB/T 22095-2008制造。按_计量检定规程JJG117-2005《平板检定规程》铸铁平板分为:00级,0级,1级,2级,3级,精刨六个级别。铸铁平板规格为200×200mm到4000×9000mm之间的各种规格,大于此规格的铸铁平板可以拼接使用。
划线平板,铸铁划线平板,钳工划线平板 平面度计算公式:
000级:1×(1+d/1000)                                1级:8×(1+d/1000)
0 0级:2×(1+d/1000)                                 2级:16×(1+d/1000)
0 级: 4×(1+d/1000)                                 3级:40×(1+d/1000)
① 式中d代表铸铁平板 工作面对角线长度mm,
② 距工作面边缘0.02α(_为20mm)范围内平面度公差不计,且任意一点都不行高于工作面。
