电机发动机试验台铁底板在台架试验中的作用

发布时间:2018/7/17 14:55:05
铁底板又称试验台铁底板或试验台铸铁底座,是试验台架的重要组成部分,更是试验台的基础工作台,试验台架是在铁底板上加装液压系统、机械传动系统、电子测试系统等,电机试验台铁底板工作面带有T型槽和孔,用来固定这些设备,并将需要试验的设备或部件固定在底板上进行试验,取得相应数据。

电机发动机试验台铁底板在台架试验中的作用

The function of iron base plate of motor engine test bench in bench test


铁底板又称试验台铁底板或试验台铸铁底座,是试验台架的重要组成部分,更是试验台的基础工作台,试验台架是在铁底板上加装液压系统、机械传动系统、电子测试系统等,电机试验台铁底板工作面带有T型槽和孔,用来固定这些设备,并将需要试验的设备或部件固定在底板上进行试验,取得相应数据。

台架试验是一项很重要的工作,是各个生产厂家的产品量产前的_工作,产前或产中都需要进行产品试验以_产品质量,比如电机试验台,需要测试扭矩、振动、跑和、对拖等型式试验,这样_需要扭转试验台、振动试验台、跑和试验台、对拖试验台等,再有测功机试验台、减速机试验台、疲劳试验台、载荷试验台等等,这些试验台架的底座都是带有T型槽的铁底板,所以铁底板的质量对整个试验台架的质量起到决定性作用,换句话说没有合格的铁底板_没有合格试验台架。

试验台铸铁底板的设计复杂,需要考虑到多方面的因素,首先要考虑到测试系统自身的重量和被测试部件的重量,另一个因素_是被测试部件及设备的动载静载是多少,通过这两个因素来设计铸铁底板的承重及T型槽的大小,根据测试系统的安装和被试验设备的摆放来设计T型槽的分布及走向,定位孔的大小及位置,试验台架在试验过程中一般需要用到油或水,底板工作面需要设计油槽或水槽来进行排放回收。

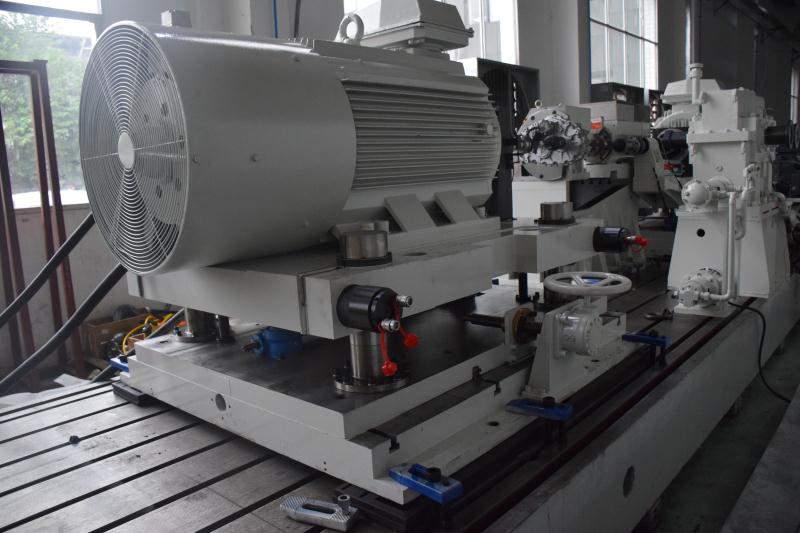

电机发动机试验台

试验台铸铁底座工作面需要采用龙门铣床进行精密加工以_平面度,铁底板在加工前需要进行退火处理以去除应力,使底板稳定工作不变形,大部分设备生产厂家自己具备试验室,自己也有能力设计试验台铁底板,这样_可以直接带图来我司洽谈制作加工事宜,有些客户没有这方面的_,或者顾不上自己设计,我司可以_为客户提供一整套的产品预案,包括试验台铁底板产品图纸,安装地坑及拼接安装调试方案,这所有前期工作都是无偿服务,直到客户认可为止。

合格的铁底板是台架试验的能否成功基础,且是重中之重,别让您的试验台输在铁底板上,来吧!您的需要正是我们想做的!

作者:河北精工机床制造有限公司 2018年7月17日15:22分48秒,原创文章,转载请注明出处!
