校管平台-铸铁校管平台-船舶平台校管

校管平台

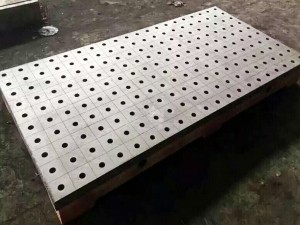

校管平台又称铸铁校管平台或船舶平台校管,校管平台是平台校管方法的基础工作平台,工作面带有圆孔和纵横坐标线,有时校管平台工作面需要镶一层不锈钢板来进行去磁已达到校管要求。
产地:沧州>泊头市
供应商:河北精工机床制造有限公司
电话:0317-4580211 传真:0317-4580227

校管平台详细内容

 校管平台
School management platform
<strong>校管平台</strong>
校管平台又称铸铁校管平台船舶平台校管,校管平台是平台校管方法的基础工作平台,工作面带有圆孔和纵横坐标线,有时校管平台工作面需要镶一层不锈钢板来进行去磁已达到校管要求。
平台校管是管子加工的一项新工艺,它是根据法兰螺孔转角数据,用在法兰平面上划线的方法,使用法兰定规、水平尺、角度尺、重坠等工具,将管子按_的要求放在平台上进行法兰定位工作。本文介绍了平台校管法兰螺孔角的计算过程,工艺实施方法及其优点。
坐标平台的原理与校管机校管基本相似。经机加工的铸铁平台上,刻出间距为100mm的纵向和横向刻度线,以取代校管机的横移和纵移,而校管机上导架高度调整,则由高度坐标卡尺来代替。
管子的法兰定位是根据管子数值零件图或管子零件加工图上的法兰螺孔角数据,用在法兰上画线的方法,利用法兰定规、水平尺、角度尺、重锤等工具,将管子按_的要求放置于平台上,进行法兰的定位工作。
       平台校管的工艺步骤如下。
      (1)按照管子零件加工图进行画线、下料。
      (2)将管子放置在平台上。用V形铁调成水平。
      (3)根据管子数值零件图或零件加工图上法兰螺孔转角,在法兰密封面上画线,画线时要注意螺孔转角的转向(逆转或顺转)。
      (4)将法兰套入管子,用重锤检查法兰螺孔转角,使法兰面上划出的线条垂直向下,同时要注意_法兰的端距。
      (5)对法兰进行定位焊。
      (6)用法兰定规或角尺检查法兰与管子的垂直度。
      (7)将弯管的尾段和相邻管段用V形铁放置水平后,在焊接平台或火工平台上对尾端法兰进行定位焊,方法同上。
校管平台主要应用于船舶制造行业对管系进行加工、焊接及校正等。
