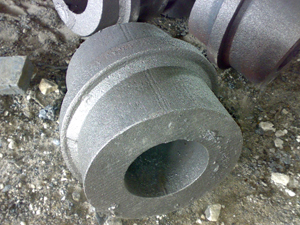

铸钢件的机械性能比铸铁高，但其铸造性能却比铸铁差。由于钢液的流动性差，为防止铸钢件产生冷隔和浇不足，铸钢件的壁厚不能小于8mm；为防止铸钢件产生浇不足、冷隔、缩孔和缩松、裂纹及粘砂等缺陷，_采取比铸铁复杂的工艺措施。
首先铸钢件浇注系统的结构力求简单、且截面尺寸比铸铁的大；采用干铸型或热铸型；适当提高浇注温度，一般为1520°～1600℃，因为浇注温度高，钢水的过热度大、保持液态的时间长，流动性可得到_。但是浇温过高，会引起晶粒粗大、热裂、气孔和粘砂等缺陷。因此一般小型、薄壁及形状复杂的铸件，其浇注温度约为钢的熔点温度+150℃；大型、厚壁铸件的浇注温度比其熔点高出100℃左右。
由于铸钢件的收缩大大_过铸铁，为防止铸件出现缩孔、缩松缺陷，在铸造工艺上大都采用冒口和、冷铁和补贴等措施，以实现顺序凝固。此外，为防止
铸钢件产生缩 孔、缩松、气孔和裂纹缺陷，应使其壁厚均匀、避免尖角和直角结构、在铸型用型砂中加锯末、在型芯中加焦炭、以及采用空心型芯和油砂芯等来_砂型或型芯的 退让性和透气性。
