花岗石偏摆仪-花岗石偏摆检查仪-大理石偏摆仪

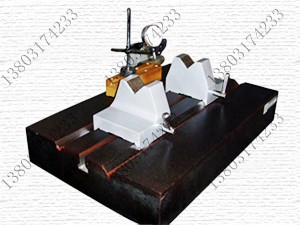

花岗石偏摆仪

大理石偏摆仪又称花岗石偏摆仪、花岗石偏摆检查仪,主要用于对轴类、盘类产品及零部件的测量,主要检测其径向跳动、椭圆度、端面精度误差,采用花岗石仪座,提高了基准平面的精度,缩小了偏摆仪自身的精度误差。活动表座可以在仪座的_位置测量。仪座不生锈,使用和保管方便。
产地:沧州>泊头市
供应商:河北精工机床制造有限公司
电话:0317-4580211 传真:0317-4580227

花岗石偏摆仪详细内容

大理石偏摆仪又称花岗石偏摆仪花岗石偏摆检查仪,主要用于对轴类、盘类产品及零部件的测量,主要检测其径向跳动、椭圆度、端面精度误差,采用花岗石仪座,提高了基准平面的精度,缩小了偏摆仪自身的精度误差。活动表座可以在仪座的_位置测量。仪座不生锈,使用和保管方便。
花岗石偏摆仪花岗石偏摆检查仪大理石偏摆仪主要技术参数:
1、径向回转精度:0.001mm。
2、侧导轨在全长上对两_变现的平行度:0.005mm(A03型)、0.008mm(A05型)、0.01(A10型)。
3、精度误差:300mm小于2um,500mm小于3um,1000mm小于5um,1500mm小于6um。
4、被测零件_直径340mm,被测零件_长度300mm,500mm,1000mm,1500mm。
测量步骤:
1、径向圆跳动的测量:
⑴将零件擦净,拧紧偏心轴把,置于偏摆仪两_之间(带孔零件要装在心轴上),使零件转动自如,但不允许轴向串动,然后固紧二_座,当需要卸下零件时,一手扶着零件,一手向下按手把L即取下零件。
⑵将百分表装在表架上,使表杆通过零件轴心线,并与轴心线大至垂直,测头与零件表面接触,并压约缩1~2圈后紧固表架。
⑶转动被测件一周,记下百分表读数的_值和_小值,该_值与_小值之差,为I-I截面的径向圆跳动误差值。
⑷测量应在轴向的三个截面上进行(如图),取三个截面中圆跳动误差的_值,为该零件的径向圆跳动误差。
2、端面圆跳动的测量:
⑴将杠杆百分表夹持在偏摆检查仪的表架上,缓慢移动表架,使杠杆百分表的测量头与被测端面接触,并予压0.4mm测杆的正确位置。
⑵转动工件一周,记下百分表读数的_值和_小值,该_值与_小值之差,即为直径处的端面跳动误差。
⑶在被测端面上均匀分布的三个直径处测量,取其三个中的_值为该零件端面圆跳动误差。
