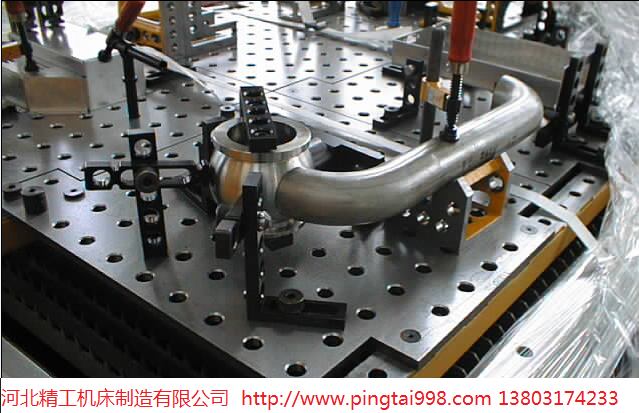

厂家《三维柔性组合工装夹具技术标准》
1、焊接平台工作台材质：HT300，进行电炉整体退火热处理，同时自然时效时长6个月以上，消除内应力；
2、焊接平台表面加工后无_气孔、砂眼、冷隔、裂纹、补焊等缺陷；
3、工作台的平面度达到：0.1/1000mm；
4、工作台的侧面与上表面的垂直度达到：0.1/200mm；
5、工作台两组侧边相互之间平行度、垂直度达到：0.1/1000mm；
6、工作台的工作表面光洁度:1.6μm；（表面状况=看不清加工痕迹）
7、工作台网格线规格：100x100±0.05mm，台面边缘X、Y方向都带有毫米刻度线；
8、工作台孔径尺寸及精度：φ28.10±0.03mm，孔间距：100±0.03mm；
9、工作台承重：支撑腿式：2T/平方米；框架式支撑：3T/平方米。
1、材质：HT300，进行电炉整体退火热处理,消除内应力；
2、加工后任意工作面无气孔、砂眼、冷隔、裂纹、补焊等缺陷；
3、工作面之间的形位公差精度：0.1/1000mm；
4、加工面光洁度：1.6μm；（表面状况=开不清加工痕迹）
5、孔径尺寸及精度：φ28.10±0.03mm，孔间距：100±0.03mm 或 50±0.03mm。
三、定位件（定位角尺、定位平尺、平面角尺等）
1、材质采用45＃钢，发黑处理；
2、所有定位件均为整体下料加工，无焊接加工，_定位件的强度和牢固性，防撞击断裂；
3、调质处理，硬度≥HRC35
4、孔径尺寸及精度：φ28.10±0.03mm，
5、工作面光洁度：1.6μm。
四、压紧器
1、压紧器要求操作灵活方便，夹紧可靠；
2、压紧机构压头采用分体式结构且不易脱落，同时要便于维护更换；
3、手持操作部分为胶手柄形式，抗腐蚀、耐磨、防打滑。
五、快速锁紧销
1、快速锁紧销采用五个钢球定位，以_定位精度，锁销尺寸精度为φ28h7；
2、锁紧力大于25KN；
3、锁紧销可以拆卸清洗，提高寿命；
4、强度、表面硬度：≥590N/mm2、≥HRC40；
5、锁紧销手持圆头部分带有网纹圆弧结构，防滑且便于手动拧紧。
孔系焊接平台《三维柔性组合工装夹具技术标准》生产厂家厂家-河北精工机床制造有限公司。
